實驗室通風系統工程建設的標準

一、適用依據與通用建設總則

本工程建設全過程必須同步執行國家現行強制與推薦標準，核心規范包含《采暖通風與空氣調節設計標準》GB 50019-2021、《通風與空調工程施工質量驗收規范》GB 50243-2024、《科學實驗建筑設計規范》JGJ 91-2019、《生物安全實驗室建筑技術規范》GB 50346、《中小學校設計規范》GB 50099、《大氣污染物綜合排放標準》GB 16297、《實驗室安全通用要求》GB/T 27476、檢驗檢測實驗室驗收規范 GB/T 37140-2018，化學實驗室專項團體標準 T/SLEA1011.2-2024。 本標準覆蓋新建、擴建、改建化學、生物、理化、檢測、中小學理科實驗室通風系統的方案設計、材料采購、現場施工、自控安裝、廢氣治理、系統調試、竣工驗收、交付運維全流程，不含核輻射、軍工特殊實驗室通風工程。 工程核心建設準則以人員安全、污染物源頭控制為優先級，遵循單向氣流、負壓隔離、風量可控、廢氣達標、節能降噪五大原則，全程杜絕有害氣體擴散、室內空氣短路、管道泄漏、廢氣直排等安全隱患。

二、方案設計階段建設標準

（一）換氣次數與房間通風量標準

普通理化分析實驗室日常操作換氣次數不低于每小時 6 次；常規化學實驗室、試劑準備室換氣次數不低于每小時 10 次；高頻使用強酸強堿、有機溶劑、有毒試劑的實驗室、?；穬Υ媸覔Q氣次數不低于每小時 12 次；二級生物安全實驗室換氣次數不低于每小時 15 次；無人值守夜間、假期待機模式換氣次數可降至每小時 3 至 5 次，僅維持基礎安全通風。 房間總通風量采用通風柜排風總量與房間容積換氣量雙指標校核，取兩者計算值作為系統設計風量，避免單臺通風柜滿開時房間負壓失衡、末端風速不足。

（二）通風柜局部排風設計標準

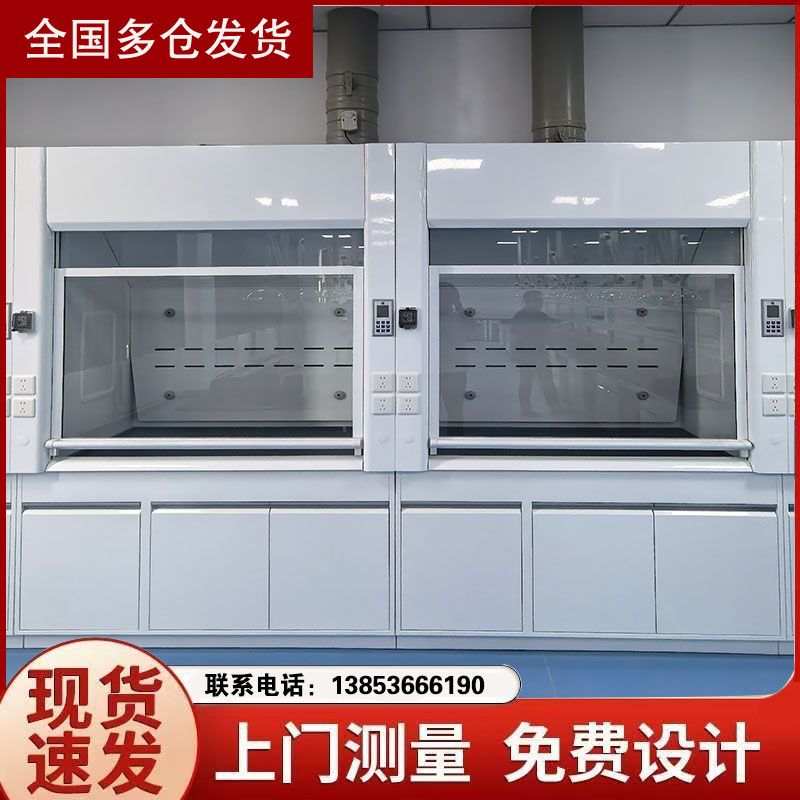

所有化學實驗操作必須采用外排式通風柜，禁止使用內循環凈氣型通風柜作為常規化學操作設備。通風柜操作面標準面風速控制區間 0.4 至 0.6 米每秒，中小學教學實驗室取值 0.5 至 0.6 米每秒，高毒有機、強腐蝕實驗場景取 0.55 至 0.6 米每秒，風速實測波動偏差不得超過正負 15%。通風柜拉門完全開啟、半開啟、低位開啟三種工況下均需維持穩定捕集風速，內部設置導流結構消除氣流渦流，防止有害氣體從操作口溢出。 單臺通風柜獨立設置排風支管，不得與原子吸收、氣相液相儀器萬向排風罩共用支管系統，避免風量互相干擾。

（三）室內壓差與氣流組織設計標準

產生有毒、腐蝕、生物氣溶膠的污染實驗室設置負壓，普通化學實驗室相對走廊負壓 5 至 10 帕，陽性菌室、二級生物安全實驗室負壓 10 至 15 帕；儀器室、緩沖間、走道、辦公區域保持微正壓，實現氣流持續從清潔區域單向流向污染區域，嚴禁氣流反向倒灌。 緩沖間采用梯度壓差設計并配套雙門互鎖裝置，每間污染實驗室門口安裝指針式微壓差表，自控系統配套電子壓差傳感器實時監測，壓差超出閾值自動聲光報警。室內送風口布置于房間潔凈側上部，排風口靠近實驗設備與通風柜區域，送排風位置錯開，杜絕空氣短路滯留污染物；化學實驗室優先采用上部送風、下部輔助排風的氣流形式。

（四）風管風速、材質與布局設計標準

通風柜支管設計風速 6 至 10 米每秒，主干管風速 10 至 14 米每秒，室內補風管道風速控制在 3 米每秒以內，平衡排風效率與運行噪音。 風管材質根據廢氣腐蝕類型選型：酸堿無機廢氣采用聚丙烯 PP 或玻璃鋼 FRP 材質；普通有機廢氣可選用 304 不銹鋼；高濃度酸堿、強氧化廢氣統一采用 PP 阻燃風管；無腐蝕物理實驗室可使用鍍鋅鋼板風管，所有排風管道全部采用不燃或難燃材料制作。 風管沿梁下、吊頂內敷設，減少直角彎頭，彎頭內側加裝導流葉片降低風阻；水平風管每間隔 10 米設置一處尺寸不小于 400 毫米乘 400 毫米檢修口，豎直立管分層預留檢修點位；管道坡度設置千分之三至千分之五傾斜，設置積液排放閥，收集管道內酸堿冷凝廢液。 排風管道獨立設置，不得與衛生間、消防排煙、空調回風管道合并共用；每層實驗室排風干管單獨匯總，多層建筑統一接入樓頂總排風主管。

（五）補風系統設計標準

實驗室排風必須配套機械補風或合規自然補風，禁止僅排風無補風造成室內嚴重負壓、門窗無法開啟、通風柜風速失效。中小學小型實驗室可采用外墻百葉自然補風，百葉加裝防塵防蟲濾網；大中型科研實驗室配套恒溫機械補風系統，補風取自室外潔凈新風，經過初效、中效兩級過濾后送入室內，補風量為系統總排風量的 90% 至 95%，預留微量負壓維持隔離。 補風管道設置風量調節風閥，冬季補風配套加熱段，避免冷風直吹實驗人員。

（六）排風風機與冗余設計標準

風機選用防腐離心式風機，接觸酸堿廢氣的風機外殼、葉輪采用 PP 或玻璃鋼材質，電機做防腐密封處理；風機減震配套彈簧減震器與軟連接帆布，降低震動傳遞噪音。 二級生物安全實驗室、劇毒化學品實驗室排風機執行一用一備配置，備用風機具備 10 秒內自動切換啟動功能，主風機故障時不間斷排風；普通化學實驗室可單臺風機配置，但預留風機安裝基礎，后期可增設備用機組。風機統一布置于建筑屋面排風平臺，遠離人員通行區域。

（七）廢氣處理與高空排放設計標準

根據廢氣組分配套末端治理設備：酸霧無機廢氣設置噴淋洗滌塔，采用堿性中和液循環處理；有機揮發性廢氣采用活性炭吸附或催化燃燒裝置；生物氣溶膠排氣前端加裝 H13 級過濾器；含重金屬廢氣配套吸附沉淀處理單元。所有廢氣處理裝置凈化效率必須滿足 GB 16297 大氣綜合排放標準，處理后廢氣無可見白煙、刺激性氣味，污染物排放濃度達標。 室外排風筒距離地面高度不低于 2.5 米，總高度高出建筑屋面點位 3 至 5 米，排風口設置防雨風帽、防鳥類濾網，避開建筑進風口、窗戶、人行通道，廢氣高空擴散不回流至室內。

三、材料進場與現場施工建設標準

（一）材料進場檢驗標準

所有風管板材、法蘭、密封膠、風機、風閥、通風柜、傳感器、廢氣設備進場時核驗出廠檢測報告、防腐性能參數、阻燃等級證明；PP 風管檢測板材厚度均勻度、焊接耐腐蝕性能；不銹鋼風管查驗材質牌號；密封材料選用耐酸堿硅酮密封膠，禁止普通玻璃膠用于排風管道拼接。不合格材料全部退場，不得投入安裝。

（二）風管加工與拼接施工標準

PP 風管采用熱熔焊接工藝，焊縫飽滿無孔隙，法蘭連接加裝耐腐蝕橡膠墊片；金屬風管咬口拼接嚴密，所有接縫、法蘭縫隙全部滿打密封膠。整套排風管道系統氣密性達標，在正負 750 帕壓力工況下整體泄漏率低于 1%，杜絕有毒氣體滲漏至吊頂、走廊。 風管支吊架做防腐處理，PP 風管配套塑料或玻璃鋼支架，避免金屬支架腐蝕斷裂；水平干管支架間距不超過 1.5 米，豎直立管每 3 米設置固定支架，重量較大主管增設承重托架。風管穿墻、穿樓板孔洞采用防火密封泥封堵，兼顧氣密性與消防防火要求。

（三）通風柜、排風末端安裝標準

通風柜落地水平固定，柜體與排風支管軟連接過渡，連接處密封不漏風；萬向原子吸收排風罩、桌面局部排風接口安裝調節閥，可獨立開關調節風量。通風柜底部預留廢液導流管路，冷凝廢液統一接入實驗室廢水處理系統，不得直接滴漏地面。所有排風末端無遮擋，距離墻體、障礙物預留不小于 300 毫米氣流空間。

（四）自控與電氣配套施工標準

通風系統電氣全部采用防爆、防腐配線，化學品實驗室風機、傳感器回路設置漏電保護裝置；變頻器、控制柜獨立放置于干燥無腐蝕區域，遠離試劑存放點位。 變風量 VAV 自控系統同步安裝面風速傳感器、室內壓差變送器、VOC 氣體探測器、風管風量監測裝置，傳感器線路單獨穿管敷設，屏蔽線纜減少信號干擾；普通小型實驗室可采用定風量 CAV 簡易控制系統，保留風量手動調節功能。

（五）廢氣治理設備安裝施工標準

洗滌塔、吸附裝置水平穩固安裝，循環水泵配套減震底座，噴淋管路無滲漏，液位計、pH 在線監測探頭安裝到位；設備進出口風管設置獨立風量調節閥，便于單臺治理設備檢修時關閉隔離；設備底部設置廢液收集溝槽，定期排出中和廢液接入實驗室污水管網。屋面風機、廢氣設備設置防護欄桿、檢修走道，配套防雷接地裝置，接地電阻符合建筑防雷規范要求。

（六）降噪施工標準

風機進出口加裝消聲器，主風管長度超過 15 米增設管道消音段；風管彎頭、變徑處避免氣流高速沖擊產生噪音；風機平臺做減震隔音處理，整套系統滿負荷運行時實驗室室內噪聲低于 60 分貝，教學樓實驗室噪聲控制在 55 分貝以內，符合民用建筑隔聲規范。

四、自控系統建設功能標準

系統優先采用變風量控制模式，具備實時動態調節能力，通風柜拉門升降同步聯動風閥與風機轉速，維持面風速恒定，降低空載能耗。系統本地控制柜搭配觸摸屏，同時支持遠程電腦、手機平臺在線監測。 基礎監測功能包含每臺通風柜實時面風速、各房間室內負壓、風管風量、風機運行狀態、廢氣設備進出口壓差、室內 VOC 與二氧化碳濃度；報警功能覆蓋風速過低、負壓失衡、風機故障、過濾器阻力超標、廢氣設備液位異常、氣體濃度超限，報警方式包含本地聲光提示、遠程信息推送，故障狀態自動記錄存儲，留存不少于 90 天運行數據。 系統分多模式運行切換，包含實驗工作模式、夜間待機通風模式、應急強排模式；發生試劑泄漏、火災時自動切換應急排風，全開所有排風支路、風機滿負荷運轉，快速置換室內污染空氣。

五、系統調試建設標準

施工完成后分階段開展無負荷調試、單設備調試、滿負荷聯動調試。首先單獨測試每臺通風柜，分拉門高位、中位、低位三檔檢測操作面風速，記錄風速偏差數值并調節支管風閥校正；逐間實驗室檢測室內負壓，調整補風、排風總量，穩定壓差至設計區間；單獨試運行風機、廢氣處理設備，檢查水泵循環、噴淋霧化、吸附裝置運行狀態，排查管道積液、漏風點位。 聯動調試開啟全部通風柜、排風末端模擬滿負荷實驗工況，全程監測各房間換氣次數、壓差梯度、風管總風量，驗證自控系統隨動調節、故障報警、備用風機自動切換功能；調試廢氣治理設備，取樣檢測排氣筒出口污染物濃度，調整噴淋液濃度、風機風量，廢氣排放達標。調試全程留存文字記錄、風速壓差檢測數據，形成完整調試報告。

六、竣工驗收建設標準

（一）資料驗收標準

竣工交付配套全套合規資料，包含全套設計圖紙、材料合格證與檢測報告、隱蔽工程施工記錄、風管氣密性檢測記錄、系統調試記錄、廢氣檢測報告、自控系統運行日志、設備操作維護手冊、各分項分部施工驗收記錄，資料完整歸檔方可通過驗收。

（二）現場性能實測驗收標準

通風柜面風速多點實測，平均數值落在 0.4 至 0.6 米每秒?yún)^(qū)間，單點偏差不超過正負 15%；各污染實驗室負壓穩定維持設計梯度，無負壓倒灌現象；室內換氣次數實測不低于設計標準；整套風管系統無可見漏風，管道焊縫、法蘭無腐蝕滲漏；風機運行無劇烈震動，室內噪音達標；廢氣出口第三方檢測污染物濃度滿足國家排放限值；自控系統所有監測、報警、模式切換功能全部正常；備用風機切換、應急排風功能響應及時。 室內空氣質量驗收參照 GB/T 18883 標準，滿負荷實驗工況下人員呼吸區有毒有害氣體濃度不超過職業接觸限值的十分之一，室內二氧化碳濃度低于 1000ppm。

（三）安全與外觀驗收標準

管道支吊架穩固、防腐完整，檢修口預留到位；屋面排風設備防護、防雷接地完好；廢氣廢液收集管路通暢無滲漏；通風柜體、排風管道無變形破損；包含風機開關標識、壓差警示標識、廢氣設備操作標識、應急排風提示標識；所有電氣線路規范布線，無裸露腐蝕線纜。

七、交付運維配套建設標準

工程竣工同步交付系統運維培訓，包含風機、通風柜、廢氣處理設備日常操作、過濾器geng換、管道清潔、故障排查操作指導；提供年度維護方案，明確風管每 12 至 18 個月內部清理一次，廢氣吸附填料、噴淋中和液定期geng換，過濾器根據阻力報警及時替換。 高風險實驗室通風系統配套年度第三方檢測要求，每年復測面風速、室內負壓、廢氣排放濃度，留存檢測報告作為實驗室安全核查資料；管道預留檢修口、風機平臺檢修通道滿足后期清潔維護操作空間，整套系統零部件標準化選型，便于后期配件geng換維修。
